スライドシャフト
安心調達 × 安定品質 × スムーズな直線運動

スライドシャフトの調達でお困りではありませんか？

耐久性が求められる直動機構や、安定した供給体制が必要な量産案件まで。

みがき棒鋼から高周波焼入れ・研削加工までの一貫生産で、スライドシャフトの調達課題をサポートします。

下記フォームより、お気軽にお問い合わせください。

小木曽工業のスライドシャフトが選ばれる３つの理由

継続的な調達ニーズに対応

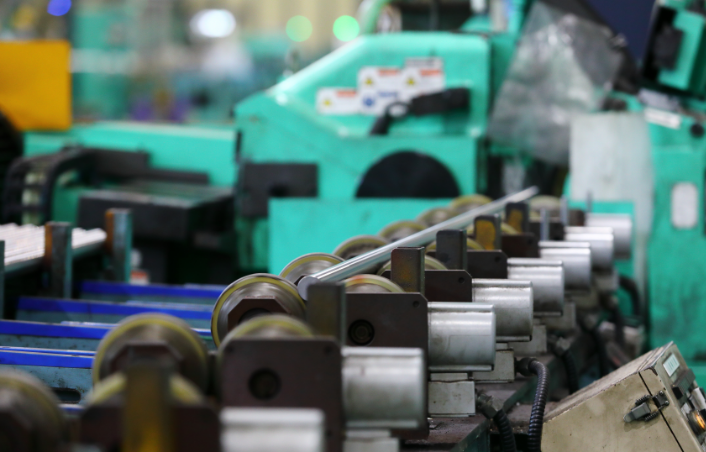

当社で加工したみがき棒鋼を素材とし、高周波焼き入れ、研削加工まで一貫対応。品質の安定化を実現し、量産品に求められる継続的な調達ニーズにお応えします。

自動測定による安定品質の提供

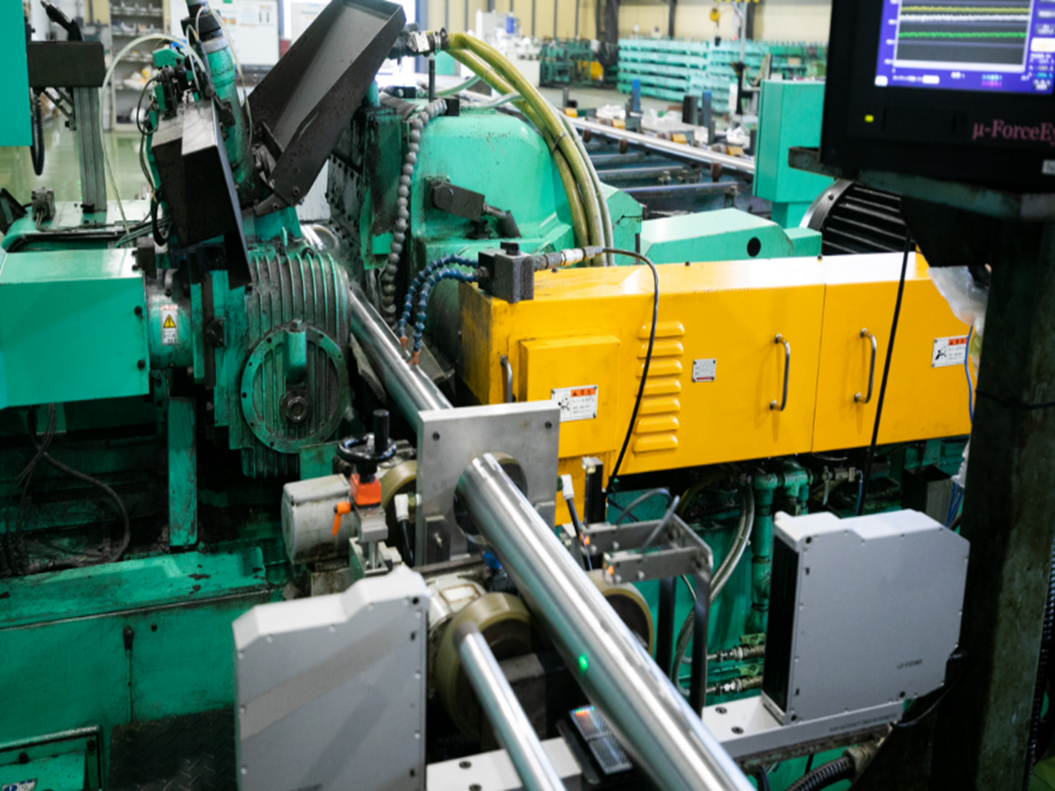

仕上げ研削加工時には、外径自動測定機による品質管理を実施。加工精度をリアルタイムで最適化することで寸法のばらつきを抑え、安定した外径精度を備えたスライドシャフトを提供します。

スムーズな直動運動を実現

研削仕上げにより、リニアブッシュとの組み合わせに適した高い外径精度、優れた真直度、滑らかな表面を実現。スムーズな直線運動と安定した動作を可能にし、高精度な搬送・位置決めに貢献します。

スライドシャフトとは

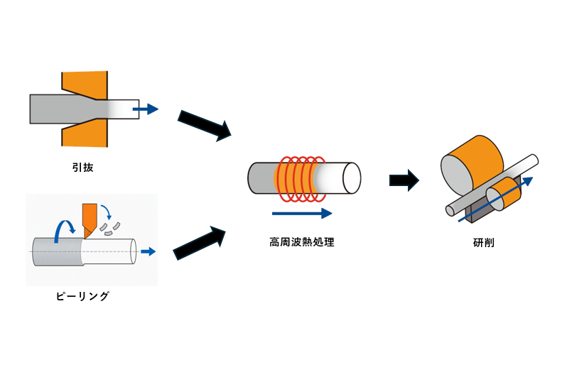

スライドシャフトは、みがき棒鋼を素材とし、高周波焼入れと研削加工によって製造される直動機構用シャフトです。寸法許容差g6、硬さHRC56以上、表面粗さRa0.4以下の品質で、リニアブッシュと組み合わせた直動案内機構をはじめ、FA設備、搬送装置、加工機械などの直線運動を支える軸として使用されています。
当社では、素材となるみがき棒鋼の製造から高周波焼入れ、研削加工までを一貫して対応。IoTを活用した全数・全長自動測定による品質管理体制を構築し、量産品に求められる安定した品質と供給体制を実現しています。

スライドシャフトの主な使用例

FA・搬送装置分野　～自動化設備の安定稼働をサポート～

自動組立機や検査装置、搬送設備などの各種FA機器において、ワークやユニットを移動させるガイド軸として採用されています。

使用例
　・自動組立機
　・検査装置
　・搬送ライン
　・ワーク搬送装置

ロボット・アクチュエータ分野　～高精度な直線運動を支える～

産業用ロボットや電動アクチュエータでは、スライド部のガイドシャフトとして使用されています。繰り返し運動に耐える高い耐久性と滑らかな動作特性により、位置決め精度の向上に寄与します。

使用例
　・電動アクチュエータ
　・産業用ロボット
　・ロボット周辺機器

スライドシャフトの標準仕様

用途や使用環境に応じて、SUJ2製・SUS440C相当製・硬質クロムめっき仕様をご用意しています。耐摩耗性や耐食性など、求められる性能に合わせて選択いただけます。

スライドシャフト標準仕様	OSS	OSSD	OSP(めっき付き)
寸法許容差	ｇ6	ｇ6	ｇ6
材質	SUJ2	SUS440C相当	SUJ2
外径寸法(mm)	φ6～60	φ6～60	φ6～60
長さ	φ6～13 ：2020mm φ16～60：3030mm	φ6～13 ：2020mm φ16～60：3030mm	φ6～13 ：2000mm φ16～60：3000mm
硬さ	HRC60以上	HRC56以上	HRC60以上
焼入れ硬化深さ	φ6～10 ：0.5～1.2mm φ12～20：0.7～1.5mm φ25～50：1.0～2.0mm φ60～　：1.5～2.5mm	φ6 ：0.5～1.0mm φ8～13 ：0.5～1.2mm φ16～60：0.7～1.5mm	φ6～10 ：0.5～1.2mm φ12～20：0.7～1.5mm φ25～50：1.0～2.0mm φ60～：1.5～2.5mm
めっき厚	ー	ー	3～5μｍ
表面粗さ	0.4Ra以下	0.4Ra以下	0.4Ra以下
特徴	耐摩耗性重視	耐食性重視	耐摩耗性と耐食性を両立
推奨用途	一般FA設備	食品・医療設備	屋外・空圧設備・重機
