めっきシャフト
在庫負担軽減 × 工程短縮 × 歩留まり改善

めっきシャフトの調達でお困りではありませんか？

耐食性の向上やサビ対策が求められるシャフトでお困りではありませんか。

みがき棒鋼の製造からめっき加工まで一貫して対応。安定した品質と供給体制で、お客様の調達業務をサポートします。

下記フォームより、お気軽にお問い合わせください。

小木曽工業のめっきシャフトが選ばれる３つの理由

在庫力で、希望納期に柔軟対応

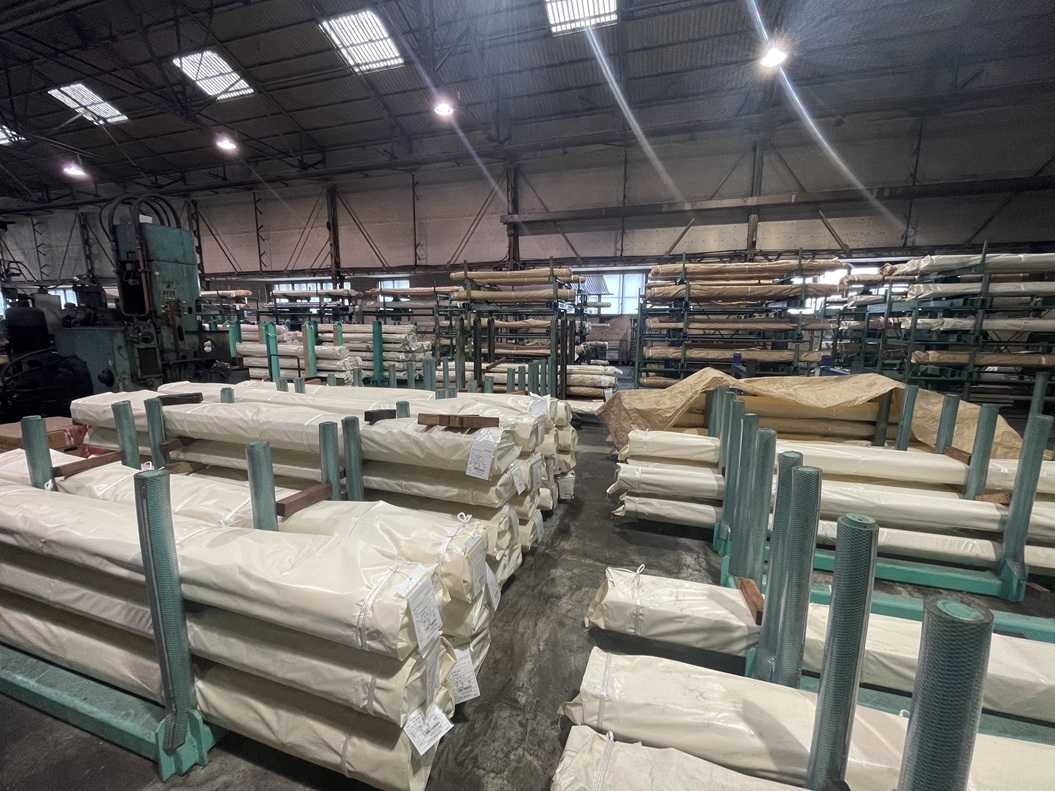

めっきシャフト専用の在庫センターを完備。豊富な在庫ラインアップにより、お客様のご希望納期にスピーディかつ柔軟に対応します。

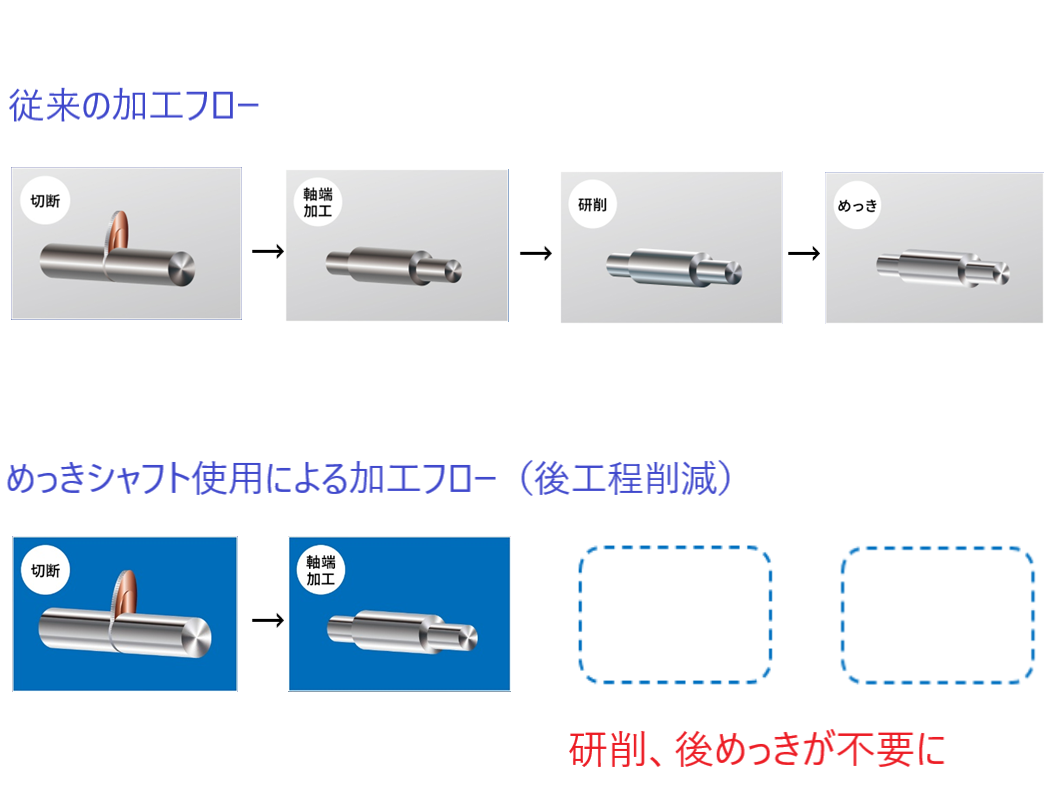

後めっきが不要！工程短縮に

加工後のめっき工程（後めっき）が不要に。めっきシャフトをご利用いただくことで、工程・納期の短縮に貢献し、調達プロセスがよりスムーズになります。

長尺で歩留まり向上

最長6000mmの長尺めっきシャフトにより、材料取りの自由度UP。必要長さに合わせて切り出しができるため、材料ロスを抑え、お客様の製品歩留まり改善に寄与します。

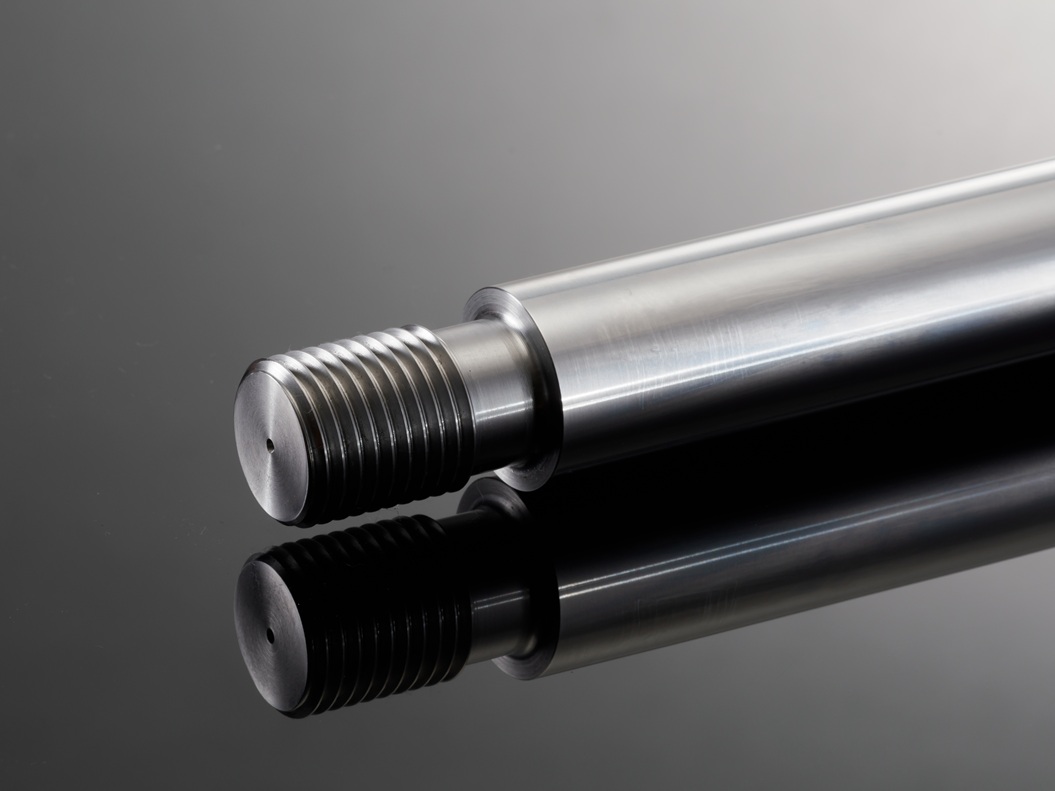

めっきシャフトとは

油圧・空圧機器のシリンダー（ピストンロッド）などに使用される、硬質クロムめっきシャフトです。硬質クロムめっきにより、表面硬度（HV850以上）と高い耐食性を実現。

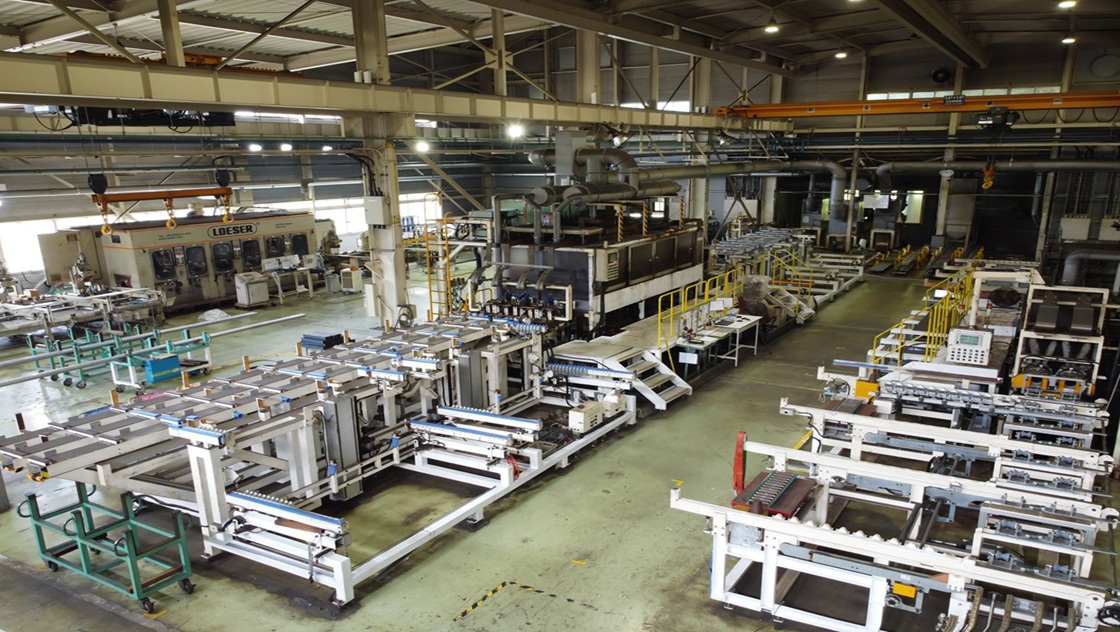

当社では、素材となるみがき棒鋼の製造から長尺めっきシャフトまで一貫して生産しています。

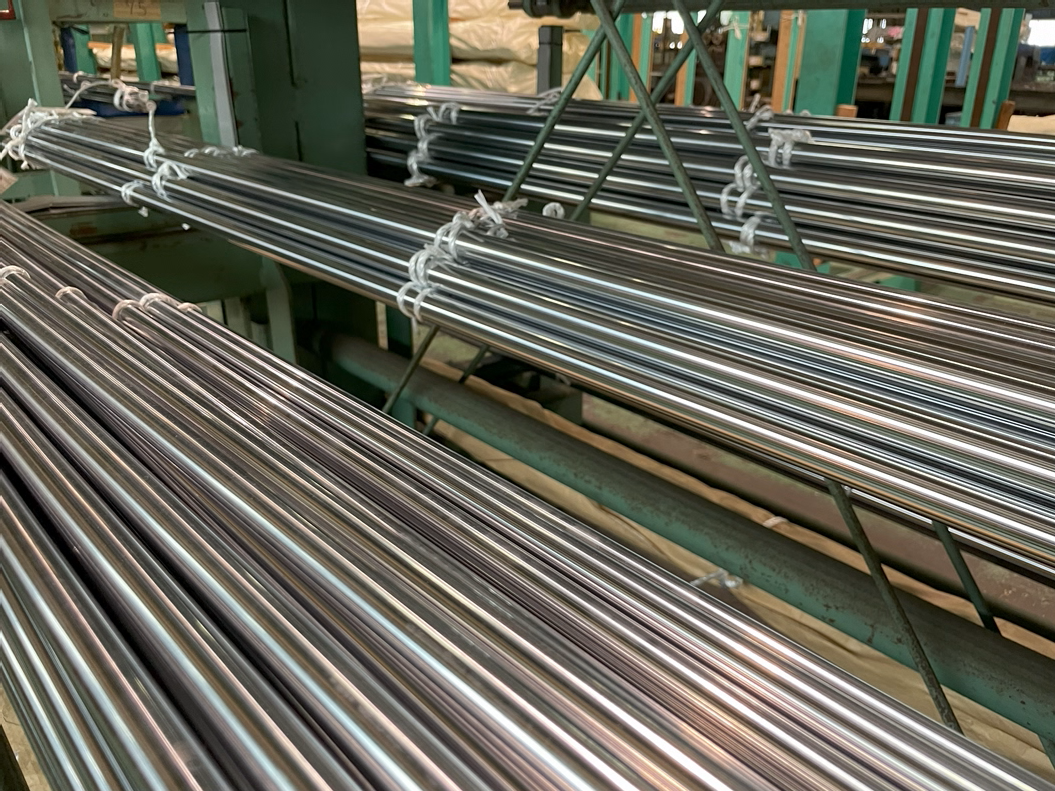

また、「最長6000mmの長尺めっきシャフト」に特化した生産ラインを構築。
豊富な在庫体制により短納期出荷にも柔軟に対応します。

めっきシャフトの主な使用例

油圧シリンダー分野　～高耐久性が求められる重負荷用途で活躍～

油圧シリンダーは大きな力を必要とする産業機械に幅広く採用されています。
めっきシャフトは耐摩耗性・耐食性に優れ、過酷な環境下でも長寿命を実現します。

使用例
　・フォークリフト
　　　マスト用シリンダー、リフトシリンダー　
　・建設機械(油圧ショベル等)
　　　ブーム・アームシリンダー
　・自動車用整備リフト
　　　リフトアップシリンダー
　・農機具(トラクター・コンバイン)
　　　油圧昇降

エアシリンダー分野　～軽量・高速動作が求められる装置に最適～

エアシリンダーは、搬送や位置決めなどの直線動作に使用されています。
めっきシャフトの滑らかな表面性が、摩擦低減・長寿命化に大きく貢献します。

使用例
　・搬送装置
　・FA装置全般
　・アクチュエーター

めっきシャフトの標準仕様

小木曽工業のめっきシャフトは、油圧シリンダーやエアシリンダー向けに使用される硬質クロムめっきシャフトです。

標準品にはS45CのCP-SSと、高強度非調質鋼（S45C H相当）を使用したCP-MICAがあります。
CP-MICAは引張強さ735N/mm²以上を有する高強度タイプで、シリンダーロッドなど強度が求められる用途に適しています。

両製品とも寸法許容差f8、めっき硬さHV850以上に対応しています。

以下に標準仕様を掲載しています。

硬質クロムめっきシャフト標準仕様	CP-SS	CP-MICA
寸法許容差	ｆ8	ｆ8
長さ	2500mm（φ8～10） 3000mm（φ12以上）	3000mm
材質	S45C	非調質鋼（S45C Ⓗ相当）
めっき厚	15μm以上（ φ8 ～14） 20μm以上（ φ15 以上）	30μm以上
引張強さ	ー	735N/㎟以上
硬さ	ー	HB212～277
めっき硬さ	HV850以上	HV850以上
外形寸法（mm）	φ8～100	φ16～20 φ22.4～65 φ70～80 φ90～100
